Citrix MetaFrame XP 1.0 for Windows with Feature Release 2


Многоадресные серверы MetaFrame XP


MetaFrame XP начиная с Service Pack 1 поддерживает многоадресные серверы. Многоадресными называются сервера, имеющие несколько сетевых карт. Часто между подсетями, к которым подключен такой сервер, не существует маршрута. Многоадресный сервер можно настроить в качестве маршрутизатора, но обычно это не делают.

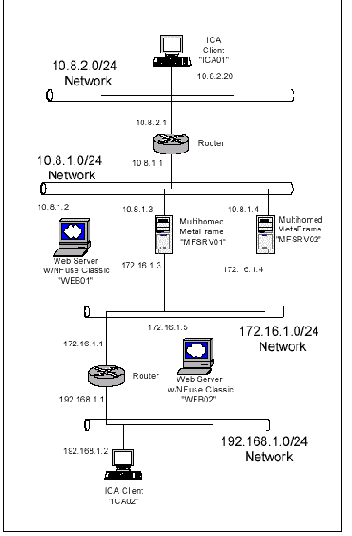

Пример фермы с многадресными серверами

Не используйте серверы MetaFrame в качестве маршрутизаторов.

Для успешного запуска MetaFrame XP на многоадресных серверах вам следует вручную настроить локальные таблицы маршрутизации. Хотя Windows автоматически строит таблицу маршрутизации сервера, но полученный в результате порядок привязки сетевых карт и маршруты по умолчанию могут не соответствовать вашим требованиям. Более подробную информацию об изменении шлюза по умолчанию см. раздел "Изменение шлюза по умолчанию"

Когда клиент ICA запрашивает имя сервера или опубликованного приложения, сервер MetaFrame, получивший этот запрос, возвращает адрес TCP/IP подходящего сервера MetaFrame XP. Клиент ICA делает следующие запросы:

  • Найти адрес коллектора данных
  • Найти адрес TCP/IP для указанного имени сервера MetaFrame
  • Найти адрес TCP/IP наименее загруженного сервера для опубликованного приложения

Сервер MetaFrame получает запрос на разрешение адреса от клиента ICA и сравнивает его с локальной таблицей маршрутизации, чтобы найти нужный сетевой интерфейс. Клиент ICA должн иметь машрут к адресу TCP/IP, который возвращает сервер MetaFrame. Это означает, что на многоадресном сервере MetaFrame должна быть правильно настроена таблица маршрутизации.

На рисунке показаны два многоадресных сервера MetaFrame, каждый в подсетях 10.8.1.0/24 и 172.16.1.0/24. Ни один из серверов не настроен на маршрутизацию траффика через свои сетевые интерфейсы.

Следующий процесс описывает то, что происходит при запросе клиента ICA.

  1. Клиент ICA с адресом 10.8.2.20 (ICA01) посылает запрос на разрешение адреса сервера MFSRV01.
  2. Этот сервер имеет адрес 10.8.1.3. Этот сервер имеет также вторую сетевую карту с адресом 172.16.1.3.
  3. ICA01 получил адрес сервера MFSRV01. Клиент ICA01 запрашивает у MFSRV01 приложение, настроенное на балансировку нагрузки.
  4. Теперь клиенту ICA01 надо сообщить адрес наименее загруженного сервера. MFSRV01 определяет, что наименее загружен сервер MFSRV02.
  5. MFSRV02 имеет два адреса - 10.8.1.4 и 172.16.1.4
  6. MFSRV02 определяет исходный адрес ICA01. Затем сервер MetaFrame использует свою таблицу маршрутизации для определения адреса сетевой карты, который следует вернуть клиенту. Если в таблице маршрутизации не нашлось подходящей записи, используется маршрут по умолчанию, автоматически сконфигурированный Windows.
  7. MFSRV01 использует локальную таблицу маршрутизации и выдает правильный ответ - адрес 10.8.1.4, адресуя клиента на сервер MFSRV02.
