Как устроена мышь?


Мышь - это небольшая коробочка с двумя или тремя клавишами, которая соединяется с компьютером тонким кабелем:

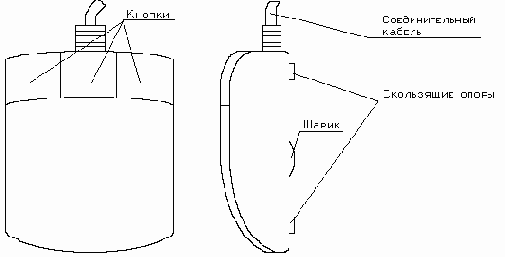

Рис. 2. Внешний вид мыши

Сверху на корпусе расположены кнопки. Обычно их две или три. Назначение этих кнопок полностью определяется программным обеспечением. Снизу виден шарик. Он обычно покрыт резиной для лучшего сцепления с поверхностью стола.

Все, что вам нужно делать с мышью - это катать ее по любой гладкой поверхности и нажимать на кнопки. Программное обеспечение свяжет перемещения мыши по поверхности стола с перемещениями, например, курсора по поверхности экрана. Перемещая мышь по столу (и, соответственно, курсор по экрану), вы можете указывать (выбирать) различные объекты, находящиеся на экране.

Для того, чтобы "выбрать" какой-нибудь объект, обычно требуется указать на этот объект курсором и нажать на одну из кнопок мыши.

Если вы откроете корпус мыши, вы увидите простой механизм, состоящий из шарика, двух осей с резиновыми валиками, двух дисков с отверстиями и четырех фотодатчиков:

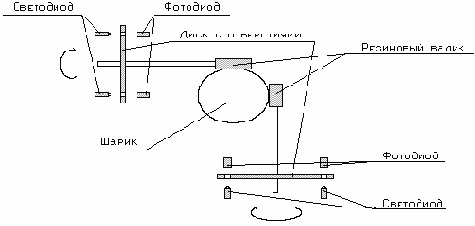

Рис. 3. Внутреннее устройство мыши

Когда вы перемещаете мышь по поверхности стола, вращение шарика передается через резиновые валики двум дискам с отверстиями. Около каждого диска расположены фотодатчики (по два на диск). Они фиксируют направление вращения и угол поворота дисков. Во время движения мыши фотодатчики вырабатывают импульсы, которые передаются в компьютер. Количество этих импульсов линейно зависит от величины перемещения мыши.

В настоящее время изготовители компьютерного оборудования предлагают большой выбор мышей разного типа. Мыши отличаются не только внешним видом и количеством клавишей, но также и способом подключения к компьютеру, мыши могут иметь различную точность и различный программный интерфейс.

Можно выделить два наиболее часто используемых способа подключения мыши к компьютеру:

  • через последовательный порт (COM1, COM2);
  • через специальный адаптер, который вставляется в слот расширения материнской платы компьютера.

  • Выбирая мышь, используйте тот способ подключения, который вам более удобен. При этом не следует забывать о существовании компьютеров, не имеющих слотов расширения (обычно это компьютеры типа Lap-Top). Для таких компьютеров больше подойдет мышь, подключающаяся через последовательный порт.

    Что касается программного интерфейса, то можно выделить два типа:

  • трехкнопочная мышь системы Mouse Systems


  • двухкнопочная мышь Microsoft


  • Некоторые мыши могут эмулировать оба типа. Эмулируемый тип зависит от состояния переключателя, находящегося на нижней крышке корпуса мыши или от того, была ли нажата клавиша мыши во время включения питания компьютера.

    Мы рекомендуем вам приобрести двухкнопочную мышь фирмы Microsoft. Эта мышь удобна в работе, имеет переходник для подключения к последовательному порту и адаптер для подключения к слотам расширения. Кроме того, если вы используете мышь фирмы Microsoft, есть гарантия, что все фирменное программное обеспечение будет правильно работать с вашей мышью.
